Ler e gravar em uma porta serial

A API Web Serial permite que os sites se comuniquem com dispositivos seriais.

François Beaufort

O que é a API Web Serial?

Uma porta serial é uma interface de comunicação bidirecional que permite o envio e o recebimento de dados byte a byte.

A API Web Serial oferece uma maneira para que os sites leiam e gravem em um dispositivo serial com JavaScript. Os dispositivos seriais são conectados por uma porta serial no sistema do usuário ou por dispositivos USB e Bluetooth removíveis que emulam uma porta serial.

Em outras palavras, a API Web Serial une a Web e o mundo físico, permitindo que os sites se comuniquem com dispositivos seriais, como microcontroladores e impressoras 3D.

Essa API também é um ótimo complemento para a WebUSB, já que os sistemas operacionais exigem que os aplicativos se comuniquem com algumas portas seriais usando a API serial de nível superior em vez da API USB de nível baixo.

Casos de uso sugeridos

Nos setores educacional, amador e industrial, os usuários conectam dispositivos periféricos aos computadores. Esses dispositivos são controlados por microcontroladores com uma conexão serial usada por software personalizado. Alguns softwares personalizados para controlar esses dispositivos são criados com tecnologia da Web:

• Arduino Create
• Betaflight Configurator
• Espruino Web IDE
• Microsoft MakeCode

Em alguns casos, os sites se comunicam com o dispositivo por um aplicativo de agente que os usuários instalaram manualmente. Em outros, o aplicativo é entregue em um aplicativo empacotado por um framework como o Electron. E em outros, o usuário precisa realizar uma etapa extra, como copiar um aplicativo compilado para o dispositivo usando um pen drive USB.

Em todos esses casos, a experiência do usuário será melhorada ao fornecer comunicação direta entre o site e o dispositivo que ele está controlando.

Status atual

Como usar a API Web Serial

Detecção de recursos

Para verificar se a API Web Serial é compatível, use:

if ("serial" in navigator) {
  // The Web Serial API is supported.
}

Abrir uma porta serial

A API Web Serial é assíncrona por design. Isso impede que a interface do site seja bloqueada ao aguardar a entrada, o que é importante porque os dados seriais podem ser recebidos a qualquer momento, exigindo uma maneira de ouvi-los.

Para abrir uma porta serial, primeiro acesse um objeto SerialPort. Para isso, você pode pedir ao usuário que selecione uma única porta serial chamando navigator.serial.requestPort() em resposta a um gesto do usuário, como um toque ou clique do mouse, ou escolher uma de navigator.serial.getPorts(), que retorna uma lista de portas seriais a que o site recebeu acesso.

document.querySelector('button').addEventListener('click', async () => {
  // Prompt user to select any serial port.
  const port = await navigator.serial.requestPort();
});

// Get all serial ports the user has previously granted the website access to.
const ports = await navigator.serial.getPorts();

A função navigator.serial.requestPort() usa um literal de objeto opcional que define filtros. Eles são usados para corresponder a qualquer dispositivo serial conectado por USB com um fornecedor USB obrigatório (usbVendorId) e identificadores de produto USB opcionais (usbProductId).

// Filter on devices with the Arduino Uno USB Vendor/Product IDs.
const filters = [
  { usbVendorId: 0x2341, usbProductId: 0x0043 },
  { usbVendorId: 0x2341, usbProductId: 0x0001 }
];

// Prompt user to select an Arduino Uno device.
const port = await navigator.serial.requestPort({ filters });

const { usbProductId, usbVendorId } = port.getInfo();

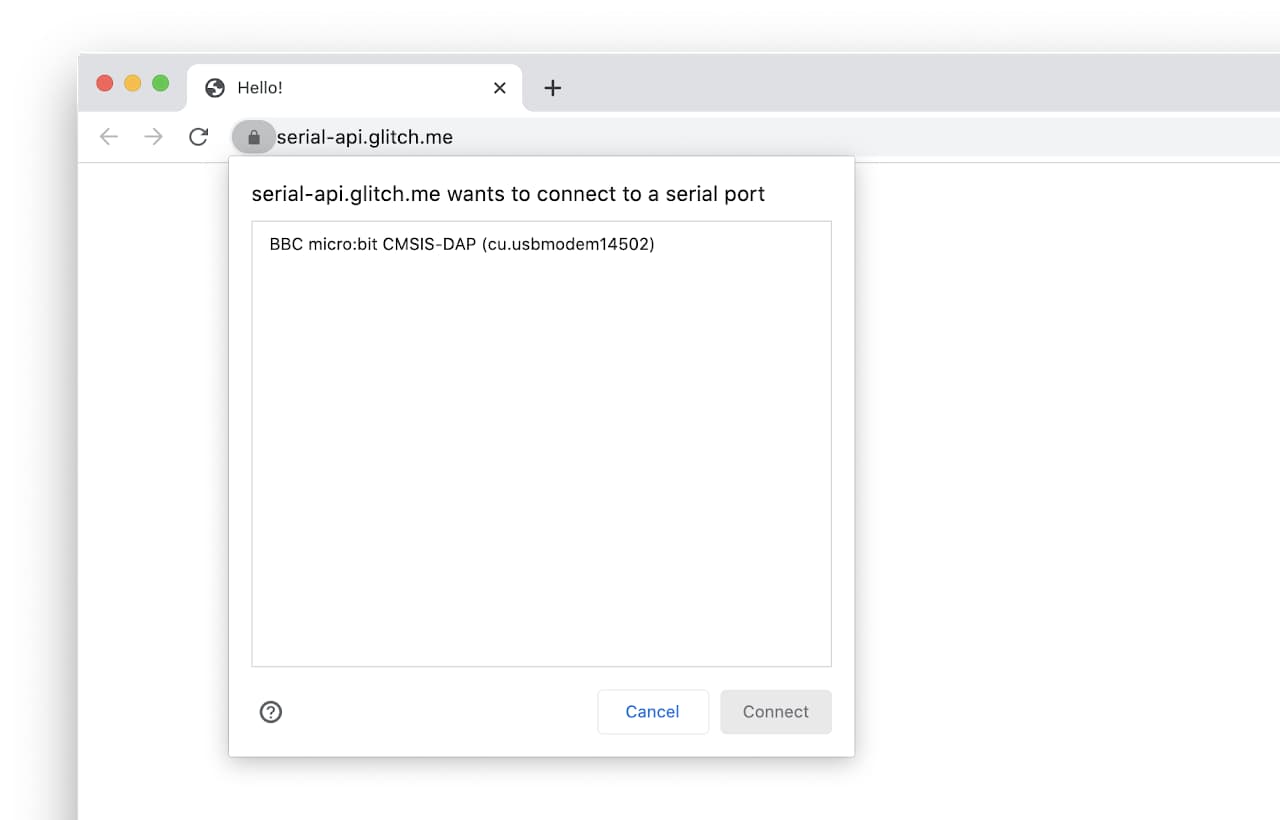

Chamar requestPort() pede ao usuário que selecione um dispositivo e retorna um objeto SerialPort. Depois de ter um objeto SerialPort, chamar port.open() com a taxa de transmissão desejada vai abrir a porta serial. O membro do dicionário baudRate especifica a velocidade com que os dados são enviados por uma linha serial. Ele é expresso em unidades de bits por segundo (bps). Consulte a documentação do dispositivo para o valor correto, já que todos os dados enviados e recebidos serão confusos se isso for especificado incorretamente. Para alguns dispositivos USB e Bluetooth que emulam uma porta serial, esse valor pode ser definido com segurança para qualquer valor, já que ele é ignorado pela emulação.

// Prompt user to select any serial port.
const port = await navigator.serial.requestPort();

// Wait for the serial port to open.
await port.open({ baudRate: 9600 });

Também é possível especificar qualquer uma das opções abaixo ao abrir uma porta serial. Essas opções são opcionais e têm valores padrão convenientes .

• dataBits: o número de bits de dados por frame (7 ou 8).
• stopBits: o número de bits de parada no final de um frame (1 ou 2).
• parity: o modo de paridade ("none", "even" ou "odd").
• bufferSize: o tamanho dos buffers de leitura e gravação que precisam ser criados (precisa ser menor que 16 MB).
• flowControl: o modo de controle de fluxo ("none" ou "hardware").

Ler de uma porta serial

Os streams de entrada e saída na API Web Serial são processados pela API Streams.

Depois que a conexão da porta serial é estabelecida, as readable e writable propriedades do objeto SerialPort retornam um ReadableStream e um WritableStream. Eles serão usados para receber e enviar dados para o dispositivo serial. Ambos usam instâncias Uint8Array para transferência de dados.

Quando novos dados chegam do dispositivo serial, port.readable.getReader().read() retorna duas propriedades de forma assíncrona: o value e um booleano done. Se done for verdadeiro, a porta serial foi fechada ou não há mais dados chegando. Chamar port.readable.getReader() cria um leitor e bloqueia readable para ele. Enquanto readable estiver bloqueado, a porta serial não poderá ser fechada.

const reader = port.readable.getReader();

// Listen to data coming from the serial device.
while (true) {
  const { value, done } = await reader.read();
  if (done) {
    // Allow the serial port to be closed later.
    reader.releaseLock();
    break;
  }
  // value is a Uint8Array.
  console.log(value);
}

Alguns erros de leitura de porta serial não fatais podem ocorrer em algumas condições, como estouro de buffer, erros de enquadramento ou erros de paridade. Eles são gerados como exceções e podem ser capturados adicionando outro loop na parte de cima do anterior que verifica port.readable. Isso funciona porque, enquanto os erros não forem não fatais, um novo ReadableStream será criado automaticamente. Se ocorrer um erro fatal, como a remoção do dispositivo serial, port.readable se tornará nulo.

while (port.readable) {
  const reader = port.readable.getReader();

  try {
    while (true) {
      const { value, done } = await reader.read();
      if (done) {
        // Allow the serial port to be closed later.
        reader.releaseLock();
        break;
      }
      if (value) {
        console.log(value);
      }
    }
  } catch (error) {
    // TODO: Handle non-fatal read error.
  }
}

Se o dispositivo serial enviar texto de volta, você poderá canalizar port.readable por um TextDecoderStream, conforme mostrado abaixo. Um TextDecoderStream é um stream de transformação que captura todos os blocos Uint8Array e os converte em strings.

const textDecoder = new TextDecoderStream();
const readableStreamClosed = port.readable.pipeTo(textDecoder.writable);
const reader = textDecoder.readable.getReader();

// Listen to data coming from the serial device.
while (true) {
  const { value, done } = await reader.read();
  if (done) {
    // Allow the serial port to be closed later.
    reader.releaseLock();
    break;
  }
  // value is a string.
  console.log(value);
}

É possível controlar como a memória é alocada ao ler do stream usando um leitor "Bring Your Own Buffer". Chame port.readable.getReader({ mode: "byob" }) para receber a interface ReadableStreamBYOBReader e forneça seu próprio ArrayBuffer ao chamar read(). A API Web Serial oferece suporte a esse recurso no Chrome 106 ou mais recente.

try {
  const reader = port.readable.getReader({ mode: "byob" });
  // Call reader.read() to read data into a buffer...
} catch (error) {
  if (error instanceof TypeError) {
    // BYOB readers are not supported.
    // Fallback to port.readable.getReader()...
  }
}

Confira um exemplo de como reutilizar o buffer de value.buffer:

const bufferSize = 1024; // 1kB
let buffer = new ArrayBuffer(bufferSize);

// Set `bufferSize` on open() to at least the size of the buffer.
await port.open({ baudRate: 9600, bufferSize });

const reader = port.readable.getReader({ mode: "byob" });
while (true) {
  const { value, done } = await reader.read(new Uint8Array(buffer));
  if (done) {
    break;
  }
  buffer = value.buffer;
  // Handle `value`.
}

Confira outro exemplo de como ler uma quantidade específica de dados de uma porta serial:

async function readInto(reader, buffer) {
  let offset = 0;
  while (offset < buffer.byteLength) {
    const { value, done } = await reader.read(
      new Uint8Array(buffer, offset)
    );
    if (done) {
      break;
    }
    buffer = value.buffer;
    offset += value.byteLength;
  }
  return buffer;
}

const reader = port.readable.getReader({ mode: "byob" });
let buffer = new ArrayBuffer(512);
// Read the first 512 bytes.
buffer = await readInto(reader, buffer);
// Then read the next 512 bytes.
buffer = await readInto(reader, buffer);

Gravar em uma porta serial

Para enviar dados a um dispositivo serial, transmita dados para port.writable.getWriter().write(). Chamar releaseLock() em port.writable.getWriter() é necessário para que a porta serial seja fechada mais tarde.

const writer = port.writable.getWriter();

const data = new Uint8Array([104, 101, 108, 108, 111]); // hello
await writer.write(data);


// Allow the serial port to be closed later.
writer.releaseLock();

Envie texto para o dispositivo por um TextEncoderStream canalizado para port.writable, conforme mostrado abaixo.

const textEncoder = new TextEncoderStream();
const writableStreamClosed = textEncoder.readable.pipeTo(port.writable);

const writer = textEncoder.writable.getWriter();

await writer.write("hello");

Fechar uma porta serial

port.close() fecha a porta serial se os membros readable e writable estiverem desbloqueados, o que significa que releaseLock() foi chamado para o leitor e gravador respectivos.

await port.close();

No entanto, ao ler dados continuamente de um dispositivo serial usando um loop, port.readable sempre será bloqueado até encontrar um erro. Nesse caso, chamar reader.cancel() vai forçar reader.read() a ser resolvido imediatamente com { value: undefined, done: true } e, portanto, permitir que o loop chame reader.releaseLock().

// Without transform streams.

let keepReading = true;
let reader;

async function readUntilClosed() {
  while (port.readable && keepReading) {
    reader = port.readable.getReader();
    try {
      while (true) {
        const { value, done } = await reader.read();
        if (done) {
          // reader.cancel() has been called.
          break;
        }
        // value is a Uint8Array.
        console.log(value);
      }
    } catch (error) {
      // Handle error...
    } finally {
      // Allow the serial port to be closed later.
      reader.releaseLock();
    }
  }

  await port.close();
}

const closedPromise = readUntilClosed();

document.querySelector('button').addEventListener('click', async () => {
  // User clicked a button to close the serial port.
  keepReading = false;
  // Force reader.read() to resolve immediately and subsequently
  // call reader.releaseLock() in the loop example above.
  reader.cancel();
  await closedPromise;
});

Fechar uma porta serial é mais complicado ao usar streams de transformação. Chame reader.cancel() como antes. Em seguida, chame writer.close() e port.close(). Isso propaga erros pelos streams de transformação para a porta serial subjacente. Como a propagação de erros não acontece imediatamente, é necessário usar as promessas readableStreamClosed e writableStreamClosed criadas anteriormente para detectar quando port.readable e port.writable foram desbloqueadas. Cancelar o reader faz com que o stream seja interrompido. Por isso, é necessário capturar e ignorar o erro resultante.

// With transform streams.

const textDecoder = new TextDecoderStream();
const readableStreamClosed = port.readable.pipeTo(textDecoder.writable);
const reader = textDecoder.readable.getReader();

// Listen to data coming from the serial device.
while (true) {
  const { value, done } = await reader.read();
  if (done) {
    reader.releaseLock();
    break;
  }
  // value is a string.
  console.log(value);
}

const textEncoder = new TextEncoderStream();
const writableStreamClosed = textEncoder.readable.pipeTo(port.writable);

reader.cancel();
await readableStreamClosed.catch(() => { /* Ignore the error */ });

writer.close();
await writableStreamClosed;

await port.close();

Ouvir conexão e desconexão

Se uma porta serial for fornecida por um dispositivo USB, esse dispositivo poderá ser conectado ou desconectado do sistema. Quando o site tiver permissão para acessar uma porta serial, ele precisará monitorar os eventos connect e disconnect.

navigator.serial.addEventListener("connect", (event) => {
  // TODO: Automatically open event.target or warn user a port is available.
});

navigator.serial.addEventListener("disconnect", (event) => {
  // TODO: Remove |event.target| from the UI.
  // If the serial port was opened, a stream error would be observed as well.
});

Processar indicadores

Depois de estabelecer a conexão da porta serial, é possível consultar e definir explicitamente os indicadores expostos pela porta serial para detecção de dispositivos e controle de fluxo. Esses indicadores são definidos como valores booleanos. Por exemplo, alguns dispositivos, como o Arduino, vão entrar em um modo de programação se o indicador Data Terminal Ready (DTR) for ativado.

A configuração de indicadores de saída e a obtenção de indicadores de entrada são feitas respectivamente chamando port.setSignals() e port.getSignals(). Confira exemplos de uso abaixo.

// Turn off Serial Break signal.
await port.setSignals({ break: false });

// Turn on Data Terminal Ready (DTR) signal.
await port.setSignals({ dataTerminalReady: true });

// Turn off Request To Send (RTS) signal.
await port.setSignals({ requestToSend: false });

const signals = await port.getSignals();
console.log(`Clear To Send:       ${signals.clearToSend}`);
console.log(`Data Carrier Detect: ${signals.dataCarrierDetect}`);
console.log(`Data Set Ready:      ${signals.dataSetReady}`);
console.log(`Ring Indicator:      ${signals.ringIndicator}`);

Transformar streams

Quando você recebe dados do dispositivo serial, nem sempre recebe todos os dados de uma só vez. Eles podem ser divididos arbitrariamente. Para mais informações, consulte Conceitos da API Streams.

Para resolver esse problema, você pode usar alguns streams de transformação integrados, como TextDecoderStream, ou criar seu próprio stream de transformação, que permite analisar o stream de entrada e retornar dados analisados. O stream de transformação fica entre o dispositivo serial e o loop de leitura que está consumindo o stream. Ele pode aplicar uma transformação arbitrária antes que os dados sejam consumidos. Pense nisso como uma linha de montagem: à medida que um widget desce a linha, cada etapa na linha modifica o widget, de modo que, quando ele chega ao destino final, é um widget totalmente funcional.

Por exemplo, considere como criar uma classe de stream de transformação que consome um stream e o divide com base em quebras de linha. O método transform() é chamado sempre que novos dados são recebidos pelo stream. Ele pode enfileirar os dados ou salvá-los para mais tarde. O método flush() é chamado quando o stream é fechado e processa todos os dados que ainda não foram processados.

Para usar a classe de stream de transformação, é necessário canalizar um stream de entrada por ela. No terceiro exemplo de código em Ler de uma porta serial, o stream de entrada original foi canalizado apenas por um TextDecoderStream. Portanto, precisamos chamar pipeThrough() para canalizá-lo pelo novo LineBreakTransformer.

class LineBreakTransformer {
  constructor() {
    // A container for holding stream data until a new line.
    this.chunks = "";
  }

  transform(chunk, controller) {
    // Append new chunks to existing chunks.
    this.chunks += chunk;
    // For each line breaks in chunks, send the parsed lines out.
    const lines = this.chunks.split("\r\n");
    this.chunks = lines.pop();
    lines.forEach((line) => controller.enqueue(line));
  }

  flush(controller) {
    // When the stream is closed, flush any remaining chunks out.
    controller.enqueue(this.chunks);
  }
}

const textDecoder = new TextDecoderStream();
const readableStreamClosed = port.readable.pipeTo(textDecoder.writable);
const reader = textDecoder.readable
  .pipeThrough(new TransformStream(new LineBreakTransformer()))
  .getReader();

Para depurar problemas de comunicação de dispositivos seriais, use o método tee() de port.readable para dividir os streams que vão para ou do dispositivo serial. Os dois streams criados podem ser consumidos de forma independente, o que permite imprimir um no console para inspeção.

const [appReadable, devReadable] = port.readable.tee();

// You may want to update UI with incoming data from appReadable
// and log incoming data in JS console for inspection from devReadable.

Revogar acesso a uma porta serial

O site pode limpar as permissões para acessar uma porta serial que não tem mais interesse em manter chamando forget() na instância SerialPort. Por exemplo, para um aplicativo da Web educacional usado em um computador compartilhado com muitos dispositivos, um grande número de permissões geradas pelo usuário acumuladas cria uma experiência ruim.

// Voluntarily revoke access to this serial port.
await port.forget();

Como forget() está disponível no Chrome 103 ou mais recente, verifique se esse recurso é compatível com o seguinte:

if ("serial" in navigator && "forget" in SerialPort.prototype) {
  // forget() is supported.
}

Dicas para desenvolvedores

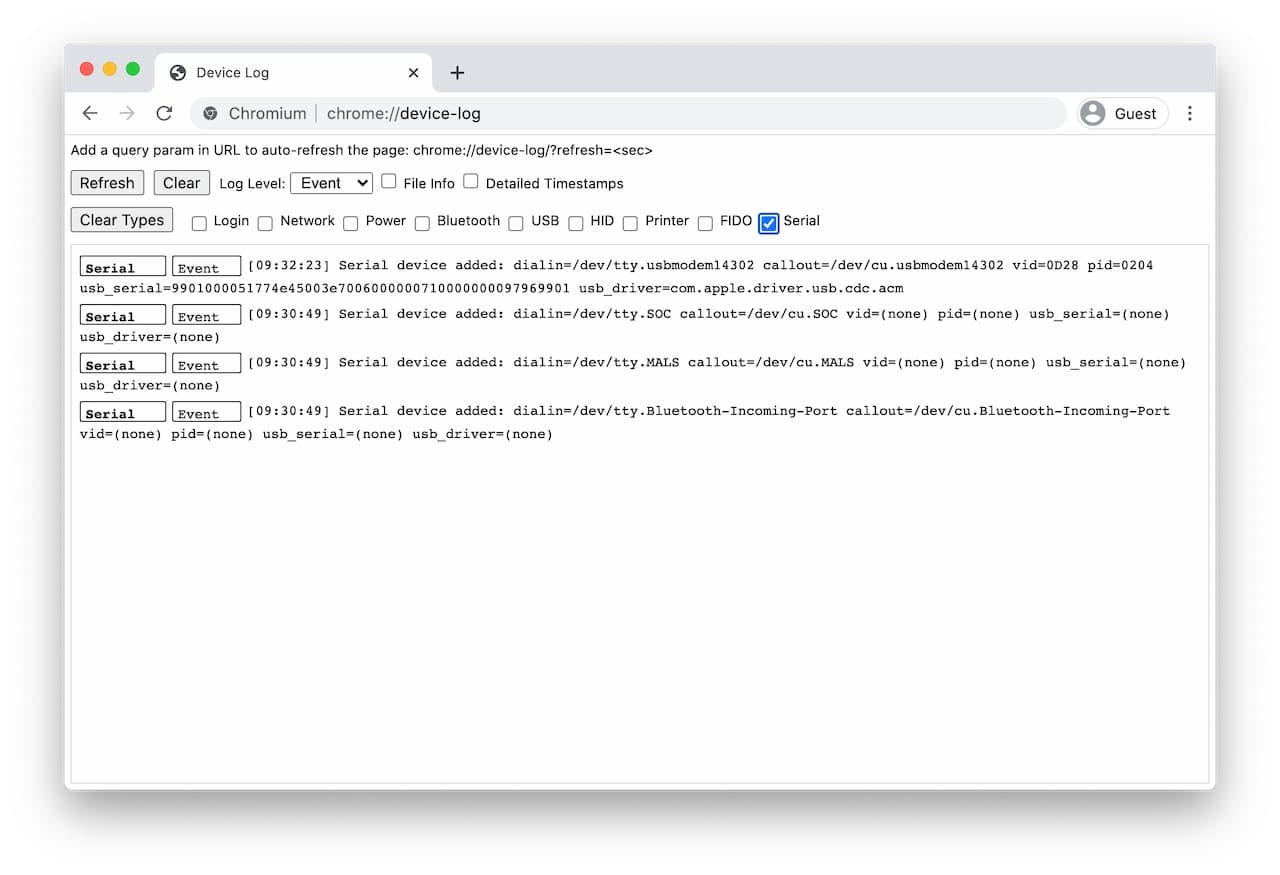

A depuração da API Web Serial no Chrome é fácil com a página interna, about://device-log, em que é possível conferir todos os eventos relacionados a dispositivos seriais em um único lugar.

Codelab

No codelab do Google Developers, você vai usar a API Web Serial para interagir com uma placa micro:bit da BBC para mostrar imagens na matriz de LED 5x5.

Suporte ao navegador

A API Web Serial está disponível em todas as plataformas de computadores (ChromeOS, Linux, macOS e Windows) no Chrome 89.

Fibra de poliéster

No Android, o suporte a portas seriais baseadas em USB é possível usando a API WebUSB e o polyfill da API Serial. Esse polyfill é limitado a hardware e plataformas em que o dispositivo pode ser acessado pela API WebUSB porque não foi reivindicado por um driver de dispositivo integrado.

Segurança e privacidade

Os autores da especificação projetaram e implementaram a API Web Serial usando os princípios básicos definidos em Controlar o acesso a recursos avançados da plataforma da Web, incluindo controle do usuário, transparência e ergonomia. A capacidade de usar essa API é principalmente limitada por um modelo de permissão que concede acesso a apenas um dispositivo serial por vez. Em resposta a um prompt do usuário, ele precisa tomar medidas ativas para selecionar um dispositivo serial específico.

Para entender as compensações de segurança, confira as seções de segurança e privacidade do explicador da API Web Serial.

Feedback

A equipe do Chrome gostaria de saber suas opiniões e experiências com a API Web Serial.

Fale sobre o design da API

Há algo na API que não funciona como esperado? Ou há métodos ou propriedades ausentes que você precisa implementar sua ideia?

Registre um problema de especificação no repositório do GitHub da API Web Serial ou adicione suas ideias a um problema existente.

Informar um problema com a implementação

Você encontrou um bug na implementação do Chrome? Ou a implementação é diferente da especificação?

Registre um bug em https://new.crbug.com. Inclua o máximo de detalhes possível, forneça instruções simples para reproduzir o bug e defina Components como Blink>Serial.

Mostrar suporte

Você planeja usar a API Web Serial? Seu suporte público ajuda a equipe do Chrome a priorizar recursos e mostra a outros fornecedores de navegadores a importância de oferecer suporte a eles.

Envie um tweet para @ChromiumDev usando a hashtag #SerialAPI e informe onde e como você está usando.

Links úteis

• Especificação
• Rastreamento de bugs
• Entrada do ChromeStatus.com
• Componente do Blink: Blink>Serial

Demonstrações

• Terminal serial
• WebSerial
• Espruino Web IDE

Agradecimentos

Agradecemos a Reilly Grant e Joe Medley pelas análises deste documento.
